⚡ L’essentiel en bref
- Le module TR42 (Honeywell TR40/TR42 ou Saia PCD7.LR‑TR42) est un capteur mural tactile pour la régulation de température ambiante.
- Alimentation directe via le bus Sylk 2 fils depuis le contrôleur – aucune pile, aucun transfo 230 V ni 24 V n’est nécessaire au niveau du module.
- Le bus Sylk est non polarisé : les deux fils peuvent être inversés sans danger.
- Le terme « sina‑tr42 alimentation » provient très probablement d’une coquille pour Saia‑TR42, une déclinaison compatible avec les automates Saia PCD.
- Le câblage se résume à deux fils ordinaires (torsadés recommandés) sur quelques dizaines de mètres.
Depuis que j’ai posé mon premier thermostat, j’ai vu assez de câblages improbables pour remplir un musée. Dernièrement, sur les forums, un truc revient par salves : « sina‑tr42 alimentation ». Avec des variantes : « branchement TR42 24V », « pourquoi mon TR42 ne s’allume pas ? », « polarité Sylk ». J’ai creusé, j’ai écumé les fiches constructeurs, et je vais tout vous déballer ici. Droit au but, sans baratin, comme d’habitude sur Toursel.
Quand vous tapez « sina‑tr42 alimentation », vous êtes peut‑être déjà tombé sur des docs de radios CB ou des rapports de la Banque mondiale – ça, c’est Google qui déraille. La vérité, c’est qu’il faut remonter à la source : les modules muraux TR42 d’Honeywell et leur pendant chez Saia PCD. Tout le reste, c’est du vent.
Qu’est‑ce que ce module TR42 au juste ?
Le TR42 est un module mural tactile couleur destiné à la régulation de température ambiante dans les bâtiments tertiaires, produit par Honeywell et parfois adapté sous la référence PCD7.LR‑TR42 pour les automates Saia PCD. Il remplace avantageusement les vieux thermostats à molette ou les sondes basiques en apportant un écran rétroéclairé, des réglages de consigne, d’occupation et la possibilité de pousser des infos comme l’humidité ou le CO₂ quand les options sont présentes.
En clair, c’est un capteur d’ambiance évolué qui se la joue station météo murale, mais avec un unique fil à la patte : il dialogue avec un contrôleur Honeywell (CIPer, Spyder, ComfortPoint) ou un Saia PCD compatible Sylk. Lui, il ne pilote rien tout seul. Il reçoit et affiche des valeurs, et renvoie vos commandes de consigne ou d’occupation à l’automate. Simple, efficace.
Le TR42 fait partie de la gamme TR40/TR42. La différence ? Le TR40 a des touches, le TR42 un écran tactile. Et croyez‑moi, quand on passe une journée à bidouiller des automates, un écran qui répond du bout du doigt ça change la vie – même si les traces de doigts restent.
Comment le TR42 est‑il alimenté ?
Le TR42 tire toute son alimentation du contrôleur via le bus Sylk, sans aucune source externe 230 V, 24 V ou pile. C’est le premier couac que je vois sur les posts : des installateurs qui se triturent les neurones en cherchant une borne L et N, ou qui déboulent avec un petit transfo 24 V DC pour brancher le module en direct. Stop.
Le module ne possède aucun bornier pour tension externe. Tout passe par la fameuse connexion Sylk à deux fils. Le contrôleur délivre une tension extra‑basse (quelques dizaines de volts, spécifique à la liaison) suffisante pour alimenter l’écran tactile, la rétro‑éclairage et la communication. On est plus près du PoE que du 230 V.
⚠️ Ne faites pas l’erreur que j’ai vu sur un vieux chantier : ne branchez jamais le TR42 directement sur une alimentation 24 V standard. Module mort en 3 secondes. Sylk, c’est sacré.
Le bus Sylk, c’est quoi ce truc ?
Sylk est un protocole propriétaire Honeywell qui véhicule données et alimentation sur une simple paire de fils, sans polarité, un peu comme un mini‑PoE pour les capteurs de régulation. En pratique, deux conducteurs suffisent pour tout faire : alimenter le capteur, transmettre la température mesurée, la consigne que vous tapez, l’état d’occupation, etc.
Si vous avez déjà bataillé avec du Modbus RS485 où il faut un câble blindé, une paire pour les données, une autre pour l’alim, Sylk c’est le club Med des bus. Vous prenez un câble non polarisé (les deux fils peuvent être croisés, vous n’aurez rien à inverser), vous le branchez côté contrôleur sur le bornier Sylk dédié, et côté module c’est pareil. Pas de résistance de terminaison, pas d’adresse à régler au tournevis.
- 🔌 Deux fils : pas de NB, pas de borne “+” ou “–”.
- ⚡ Alimentation intégrée au bus.
- 📡 Données full‑duplex sur la même paire.
- 📏 Longueur : quelques dizaines de mètres sont possibles sans ampli (la doc Honeywell donne des limites selon le contrôleur, souvent 30 à 50 m avec un câble torsadé standard).
Pourquoi chercher « sina‑tr42 alimentation » en 2026 ?
Parce que « sina‑tr42 » est quasi toujours une faute de frappe pour Saia TR42, une déclinaison du module Honeywell utilisée avec les automates Saia PCD. Sur les forums, les demandes fusent : « j’ai un TR42 Saia, comment l’alimenter ? » ou « branchement sina‑tr42 24V » – et je vois que le correcteur orthographique a chamboulé “Saia” en “sina”. C’est humain.
La référence complète est PCD7.LR‑TR42. Les datasheets confirment que ce module fonctionne exactement sur le même principe Sylk 2 fils que les TR42 Honeywell – pas de miracle, pas d’alim cachée. Donc si vous avez un contrôleur Saia PCD muni d’une interface Sylk, vous y branchez directement le module.
Un autre cas de figure : certains installateurs confondent avec le modèle TR42 CB ou d’autres variantes de la gamme Honeywell. Là encore, le principe d’alimentation reste le Sylk. Oubliez les chargeurs USB, les blocs DIN 24 V, et les batteries lithium. Ce module est un vampire électrique parfaitement organisé : il suce sa tension sur le bus.

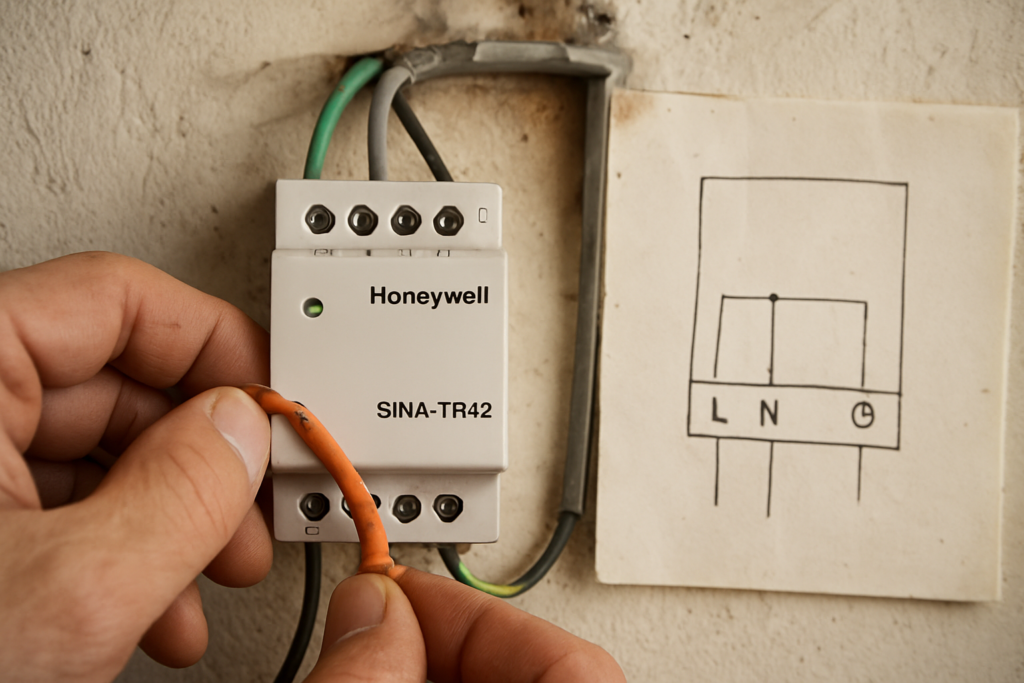

Le raccordement concret du TR42
Vous n’aurez que deux bornes à connecter sur le TR42, sans polarité, directement sur le bornier Sylk du contrôleur. Pas besoin d’un électricien certifié bac+8, mais un minimum de connaissance en câblage basse tension évite de faire fondre des trucs.
Mon mode opératoire perso, qui m’a sauvé la mise plus d’une fois quand on me posait un TR42 sur un Spider déjà en service :
- Identifier le bornier Sylk du contrôleur – souvent repéré S-BUS ou “Sylk”.
- Sur Honeywell Spyder ou CIPer, les bornes sont généralement 1 & 2 pour le bus Sylk.
- Utiliser un câble torsadé (pas obligatoire mais recommandé) de section 0,5 à 1 mm².
- Connecter les deux fils sans se soucier de la couleur : rouge et noir dans n’importe quel ordre.
- Vérifier que l’automate est bien configuré et sous tension.
- Le TR42 devrait s’allumer en quelques secondes et afficher une température.
Petite astuce de terrain : si vous avez un interrupteur de proximité ou un boîtier de dérivation entre le contrôleur et le module, faites un essai d’abord en direct. Ça isole les pannes de câblage intermédiaire. Je l’ai vu, ce truc rend fou.
Mon TR42 ne s’allume pas : check‑list de dépannage
Un écran noir sur un TR42 signifie généralement que la liaison Sylk est coupée ou que le contrôleur ne délivre pas de tension. Avant de remballer le module et de le renvoyer en SAV, parcourez cette liste.
- 🔋 Contrôleur éteint ? Vérifiez que l’automate est sous tension et qu’il n’est pas en défaut.
- 🔌 Fils débranchés ? Contrôlez le serrage des bornes, un brin de cuivre mal inséré suffit.
- 🧪 Test de continuité : mesurez la résistance de la ligne (hors tension) pour détecter une coupure franche.
- ↔️ Longueur excessive : au-delà de 50 mètres en câble fin, la chute de tension peut poser problème. Repassez en plus grosse section ou rapprochez le module.
- 🧩 Configuration logicielle : sur certains contrôleurs, l’interface Sylk doit être activée dans le programme.
- 📟 Module défectueux : en dernier recours, testez avec un autre TR42 pour éliminer le doute.
Un truc que j’ai appris à mes dépens : sur un chantier, un électricien avait broché le Sylk sur des bornes 24 V AC en pensant que c’était une alimentation standard. Résultat : écran fumé. Donc le premier diagnostic, c’est aussi de vérifier que personne n’a fait du câblage “créatif”.
Différences entre TR42 Honeywell et Saia PCD7.LR‑TR42
Fonctionnellement, le module Saia PCD7.LR‑TR42 est un TR42 Honeywell rebadgé et géré par un automate Saia, sans changement du mode d’alimentation. Le seul écart notable vient de l’interface logicielle : Saia intègre ce module dans son environnement de programmation, mais côté hardware, les bornes Sylk restent identiques.
| Caractéristique | Honeywell TR42 | Saia PCD7.LR‑TR42 |
|---|---|---|
| Alimentation | Bus Sylk 2 fils | Bus Sylk 2 fils |
| Polarité | Aucune | Aucune |
| Compatibilité | Contrôleurs Honeywell Sylk | Saia PCD avec interface Sylk |
| Prix indicatif 2026 | ~180-250 € | ~200-280 € |
| Fonctions supportées | Température, humidité, CO₂ (selon modèle) | Température, consigne, override |
Ce tableau vaut ce qu’il vaut, les prix varient selon les distributeurs, mais il montre bien que le cœur du module ne change pas. Alors si vous avez une question du style “sina‑tr42 alimentation 24V AC ou DC ?”, la réponse est ni l’un ni l’autre : Sylk.
Petit mot sur les variantes TR40 et autres cousins
Le TR40 et les TR40/42 avec options CO₂ partagent exactement la même philosophie d’alimentation Sylk. Si par hasard vous avez un TR40 non tactile, le branchement est strictement identique. Juste l’interface homme‑machine qui change.
Il existe aussi des versions avec carte LonWorks ou BACnet IP, mais là on sort du Sylk pur. Dans ces configurations, le module embarque une électronique plus gourmande et peut demander une alimentation 24 V locale – mais c’est l’exception. 99% des TR42 rencontrés sur le terrain fonctionnent en Sylk.
Pour les curieux, les datasheets Honeywell restent la source de référence : Fiche TR40/TR42 Honeywell US et version PL. Vous y trouverez toutes les courbes de consommation et les longueurs de câble maxi.
✨ Mon verdict
Alors, ce mystère “sina‑tr42 alimentation”, c’est une coquille de clavier qui cache un module simple comme bonjour. Une fois qu’on a pigé que le TR42 se branche uniquement en Sylk 2 fils directement sur l’automate, tout devient limpide. Retenez trois choses : pas d’alim 230 V, pas de 24 V, pas de pile. Le module suce sa tension sur le bus. La polarité, on s’en fout. Le câblage n’est qu’une affaire de deux fils torsadés.
Si vous installez ce genre de matos, mon meilleur conseil est de garder un bout de câble Sylk prêt à l’emploi et de tester le TR42 en direct sur le contrôleur avant de l’encastrer. Évitez de faire comme moi la première fois où j’ai inversé sans faire exprès les bornes avec un TR40 et son écran affichait les caractères à l’envers – bon, là c’est une blague, mais vous voyez l’idée. Ce module est robuste, fiable, et quand il est bien câblé, il dort sage pendant des années.
Avec Sylk, Honeywell a simplifié la vie des techniciens de maintenance, et Saia a repris la recette. Si vous débarquez sur un vieux PCD avec des borniers Sylk, ne cherchez pas midi à quatorze heures : ça marche. Et si vous tapez encore “sina‑tr42” par erreur, Google va finir par vous rediriger ici.
Et vous, avez‑vous déjà été piégé par une faute de frappe qui cache un matériel bien réel ? Baladez‑vous souvent avec votre contrôleur sous le bras ou préférez‑vous tout centraliser en IP ? Vos anecdotes m’intéressent, lâchez‑vous en commentaire.
Le TR42 a‑t‑il besoin d’une alimentation 24 V séparée ?
Non. Le module TR42 est exclusivement alimenté par le bus Sylk à 2 fils depuis le contrôleur. Il ne possède pas de bornier pour une tension externe. Tenter de le brancher sur une alimentation 24 V AC ou DC classique l’endommagerait. La tension délivrée par Sylk est adaptée à la faible consommation de l’écran tactile et de l’électronique. Si vous devez prolonger la distance entre le contrôleur et le module, utilisez un câble torsadé de bonne section, mais n’insérez jamais de transformateur local. Documentation Honeywell TR42.
Qu’est‑ce que le mot‑clé « sina‑tr42 alimentation » signifie ?
Il s’agit très probablement d’une erreur de frappe pour « Saia–TR42 alimentation ». La confusion vient du nom du fabricant Saia (Saia Burgess Controls) dont les automates PCD utilisent le module PCD7.LR‑TR42. Ce module est un TR42 Honeywell adapté pour l’écosystème Saia. Ni Sina, ni Sinae, ni aucun produit officiel ne portent ce nom. En recherchant « sina‑tr42 », vous tombez sur des résultats hors‑sujet. La bonne référence est PCD7.LR‑TR42 chez Saia.
Peut‑on utiliser un câble électrique standard pour le bus Sylk ?
Oui, un câble multifilaire standard convient. Honeywell recommande un câble torsadé non blindé, de section 0,5 à 1 mm². La liaison n’est pas polarisée, donc vous pouvez utiliser une paire de couleur quelconque sans vous soucier du sens. Si le cheminement passe près de sources de perturbations électromagnétiques, un câble blindé peut améliorer la qualité, mais ce n’est pas obligatoire. La longueur maximale dépend du modèle de contrôleur, généralement comprise entre 30 et 50 mètres. Au‑delà, vous risquez des pertes de communication. Guide Honeywell.
Quelle est la référence exacte du TR42 compatible avec Saia ?
Le module officiel est le PCD7.LR‑TR42, distribué par Saia Burgess Controls. Il reprend l’électronique du TR42 Honeywell et se câble exactement de la même manière en bus Sylk non polarisé. Vous le branchez directement sur le bornier Sylk d’un automate Saia PCD ou d’une interface compatible. Ne cherchez pas d’alimentation additionnelle. Ce module peut être commandé chez les fournisseurs spécialisés en régulation ou sur des plateformes comme le ddc-shop.de.
Pourquoi mon TR42 s’éteint‑il quand j’éloigne le câble du contrôleur ?
L’extinction soudaine quand on déplace le module ou qu’on tire sur le câble est caractéristique d’une mauvaise connexion ou d’un fil cassé. Vérifiez le serrage des bornes sur le contrôleur et le TR42. Mesurez la continuité des fils hors tension. Si la longueur est supérieure à 50 mètres avec un câble fin, la chute de tension peut aussi faire tomber l’alimentation. Dans ce cas, essayez un câble plus épais, rapprochez le module ou ajoutez un contrôleur déporté. L’alimentation Sylk est dimensionnée pour des distances typiques de bureaux. Pour des déploiements dépassant les 100 m, il faudrait envisager un autre protocole. Voir les spécifications Honeywell.
